Como criar transições orgânicas entre tiles com Blob Tilesets

Introdução

Em jogos baseados em mapas compostos por tiles, é comum que elementos do cenário sejam organizados sobre uma grade. Essa abordagem é extremamente conveniente para representar terrenos, paredes, líquidos e outros componentes do mundo, mas também apresenta um problema visual bastante evidente: quando dois elementos diferentes são colocados lado a lado, a transição entre eles tende a ficar excessivamente rígida.

Uma maneira de solucionar esse problema é utilizar um Blob Tileset, uma técnica de autotiling capaz de determinar automaticamente a aparência de um tile de acordo com os elementos que o cercam.

A ideia é relativamente simples: em vez de armazenar uma imagem diferente para cada possível configuração de vizinhança, dividimos visualmente cada tile em partes menores e determinamos, para cada uma delas, quais bordas e cantos devem ser exibidos. O resultado é um sistema capaz de produzir uma grande variedade de configurações utilizando apenas 47 sprites.

Essa técnica também aparece sob outros nomes e em diferentes ferramentas. No Unity, conceitos semelhantes são frequentemente associados aos Rule Tiles, enquanto na comunidade do RPG Maker VX ela é conhecida por sua relação com os autotiles A2 de terreno. Neste artigo, utilizarei o termo Blob Tileset, que é particularmente apropriado para a abordagem apresentada aqui.

Durante o desenvolvimento do Pixel Dust, antigo nome do projeto que posteriormente se tornou o Stardust Sandbox, implementei uma variação desse sistema diretamente durante o processo de renderização. A experiência acabou se tornando um bom exemplo de como uma técnica relativamente simples pode melhorar significativamente a aparência de mapas baseados em uma grade.

O problema: tiles independentes

Considere um mapa no qual cada célula pode conter um elemento sólido. Uma abordagem tradicional consiste simplesmente em desenhar o sprite correspondente àquele elemento em sua posição na grade.

Isso funciona perfeitamente enquanto cada tile puder ser visualmente independente. O problema aparece quando queremos que dois elementos pareçam pertencer a uma mesma superfície ou que um material faça uma transição suave para outro.

Sem algum tipo de tratamento adicional, as fronteiras entre os elementos permanecem perfeitamente alinhadas à grade:

Visualmente, isso pode deixar o cenário excessivamente artificial. Mesmo quando a lógica do jogo continua sendo completamente baseada em uma grade, podemos fazer a representação gráfica parecer muito mais orgânica.

É justamente nesse ponto que entra o Blob Tileset.

O que é um Blob Tileset?

Trata-se de um conjunto de sprites projetado para representar as diferentes maneiras pelas quais uma determinada superfície pode se conectar às suas vizinhas.

Embora seja possível imaginar um sprite diferente para cada configuração de vizinhança, isso rapidamente se torna impraticável.

Se considerarmos os oito vizinhos de uma célula, teríamos:

possíveis combinações de presença ou ausência de vizinhos.

Entretanto, muitas dessas combinações são equivalentes do ponto de vista visual. Além disso, o objetivo de um Blob Tileset não é necessariamente representar individualmente todos os oito vizinhos, mas determinar como as bordas e os cantos de uma superfície devem ser desenhados.

Essa observação permite reduzir drasticamente a quantidade de sprites necessária.

Um Blob Tileset tradicional consegue representar essas conexões com 47 sprites.

A grande vantagem está justamente nessa redução: em vez de criar centenas de imagens diferentes, construímos o tile final a partir de pequenas partes reutilizáveis.

Estrutura do sistema

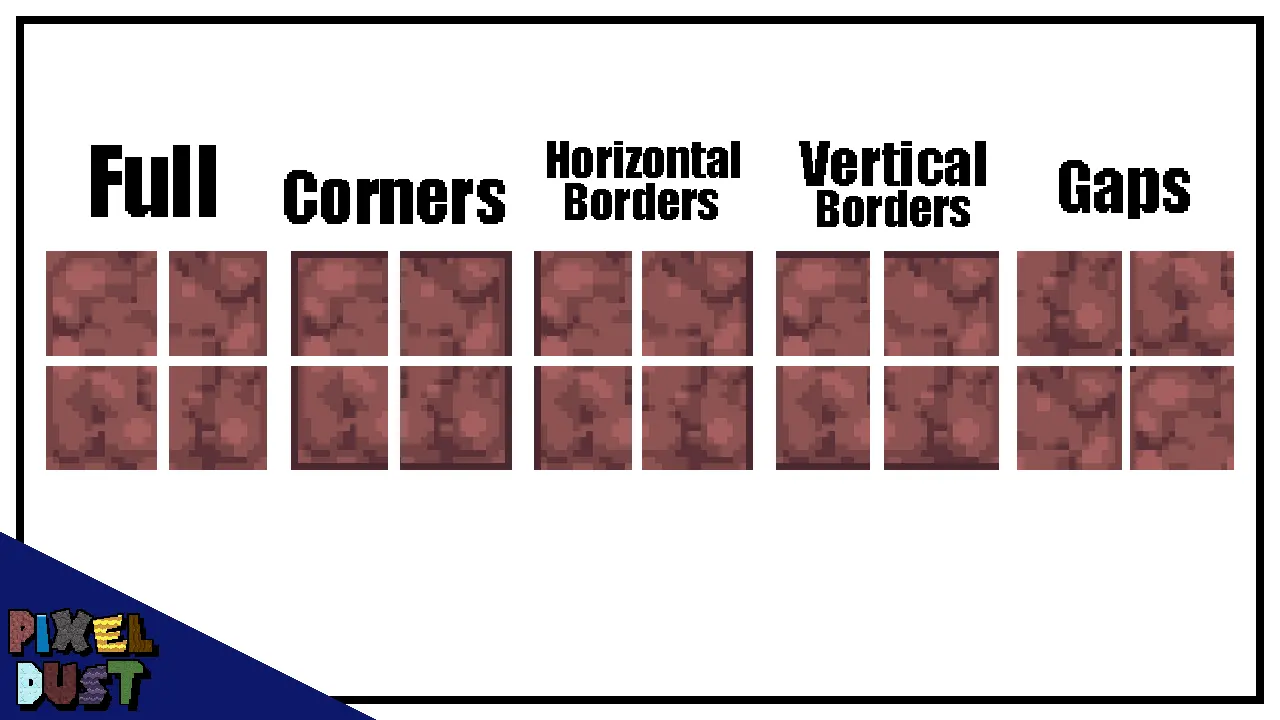

A abordagem utilizada no Pixel Dust parte de um conjunto básico de cinco categorias de partes:

• Inteiro
• Cantos
• Bordas horizontais
• Bordas verticais
• Lacunas

Essas categorias não precisam necessariamente ser implementadas como sprites independentes. Elas representam, principalmente, os diferentes padrões visuais necessários para construir uma célula completa.

O ponto importante é que o sprite final não precisa existir como uma imagem única.

Ele pode ser montado dinamicamente.

Dividindo um tile em partes menores

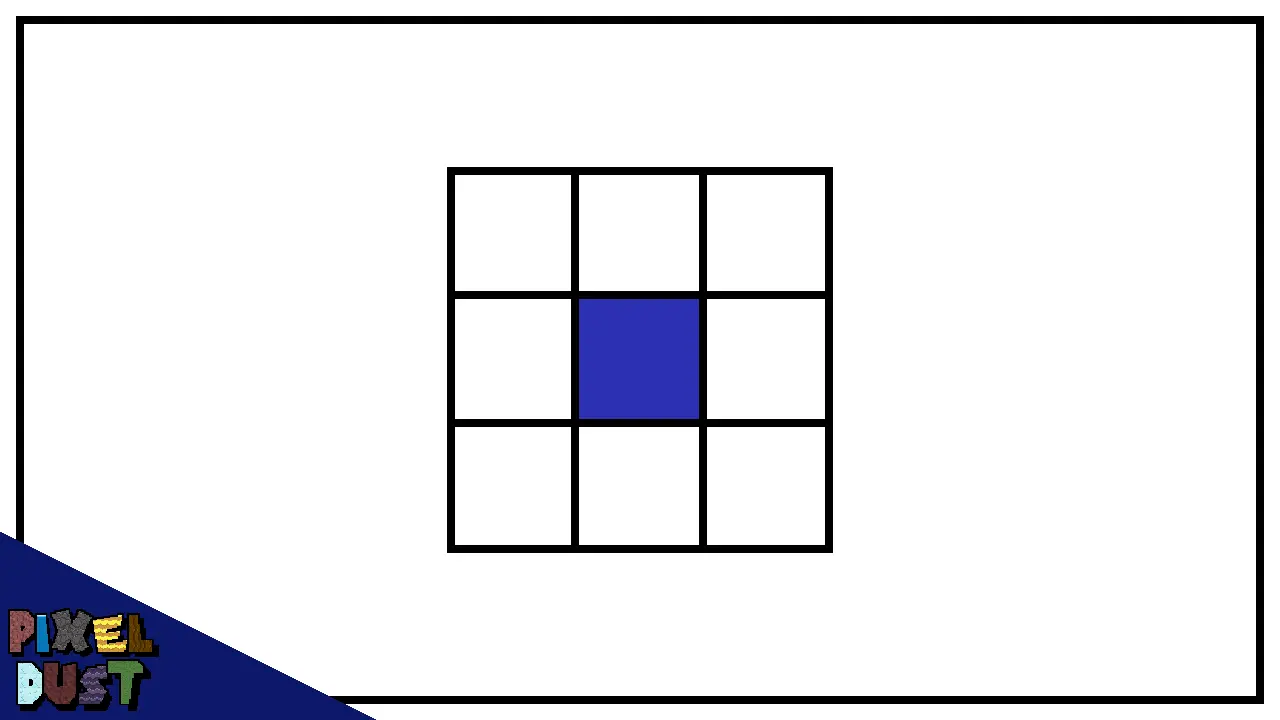

Para determinar quais partes devem ser utilizadas, cada tile é considerado como uma região de 3 × 3 células.

O tile que estamos renderizando ocupa o centro dessa região. Ao seu redor estão as células que podem influenciar sua aparência.

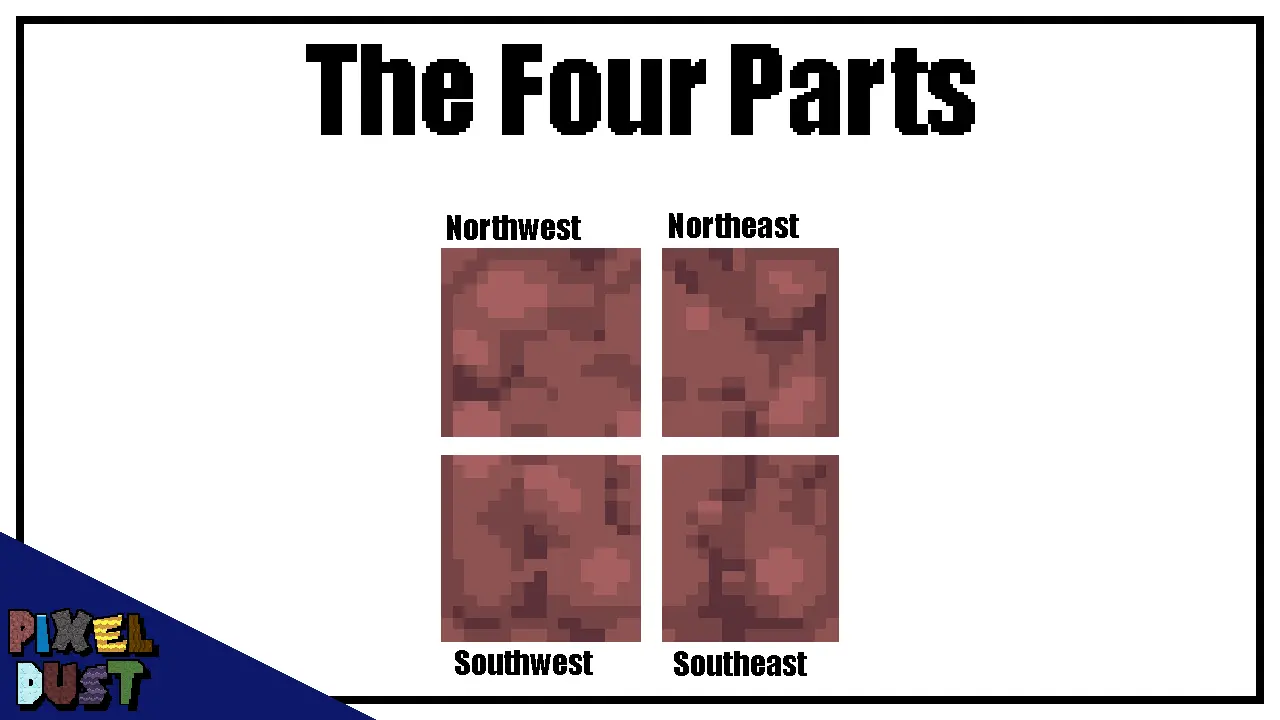

Em vez de tratar o tile como uma única unidade visual, podemos dividi-lo em quatro sub-regiões:

Cada sub-região corresponde a um dos quatro cantos do tile:

• Noroeste;
• Nordeste;
• Sudoeste;
• Sudeste.

Essa divisão é fundamental para o funcionamento do sistema.

Cada uma dessas partes possui uma responsabilidade limitada: determinar como seu próprio canto deve se conectar aos elementos vizinhos.

Determinando os vizinhos relevantes

Uma das características mais interessantes dessa abordagem é que cada sub-tile não precisa consultar toda a vizinhança.

O sub-tile noroeste, por exemplo, está interessado principalmente nos elementos localizados ao norte, oeste e noroeste.

Da mesma maneira:

Essa organização permite transformar um problema aparentemente complexo em quatro pequenas decisões independentes.

Nota: neste artigo, o termo tile refere-se às células adjacentes da grade. Já sub-tile refere-se a uma das quatro partes internas do tile que está sendo construído.

Transformando vizinhos em um identificador

Depois de determinar quais vizinhos devem ser considerados, precisamos transformar essas informações em algo que o algoritmo possa utilizar.

Uma solução simples é atribuir um valor para cada direção.

Por exemplo:

• Norte = 1
• Oeste = 2
• Noroeste = 4

Cada vizinho presente contribui com seu respectivo valor. A soma desses valores gera um identificador único para a configuração analisada.

Podemos representar isso como:

onde cada componente pode estar presente ou ausente.

Por exemplo, se os três vizinhos estiverem presentes:

Se apenas o norte estiver presente:

Se apenas o oeste estiver presente:

Se nenhum estiver presente:

Na prática, isso é equivalente à utilização de bits.

Cada direção ocupa uma posição diferente dentro de um pequeno conjunto de bits, e a combinação deles representa o estado dos vizinhos.

Essa técnica é particularmente útil em sistemas de tiles porque permite transformar uma configuração espacial em um número inteiro simples, que posteriormente pode ser utilizado para selecionar um sprite.

Por que utilizar uma soma ponderada?

Poderíamos representar os vizinhos utilizando três valores booleanos:

Norte    = verdadeiro
Oeste    = falso
Noroeste = verdadeiro

Porém, isso exigiria uma estrutura adicional para comparar combinações.

Ao utilizar pesos diferentes, podemos transformar diretamente essa combinação em um identificador:

Norte     = 1
Oeste     = 2
Noroeste  = 4

Assim:

Norte + Noroeste
= 1 + 4
= 5

O número 5 passa a representar aquela configuração específica.

Essa é uma aplicação simples de uma máscara de bits.

O mesmo princípio pode ser utilizado em diversas outras situações de desenvolvimento de jogos, como:

• sistemas de autotiling;
• máscaras de colisão;
• estados de vizinhança;
• seleção de animações;
• conectividade entre objetos;
• geração procedural de mapas.

Reduzindo as combinações

Cada sub-tile possui três possíveis vizinhos, portanto existem:

combinações possíveis.

Entretanto, não precisamos necessariamente de oito sprites diferentes.

Algumas combinações produzem o mesmo resultado visual ou podem ser agrupadas de acordo com a forma como o Blob Tileset é construído.

Dessa forma, cada sub-tile pode ser representado por apenas seis casos visuais distintos.

Essa redução é uma das principais razões pelas quais o sistema consegue representar uma quantidade muito grande de configurações com relativamente poucos sprites.

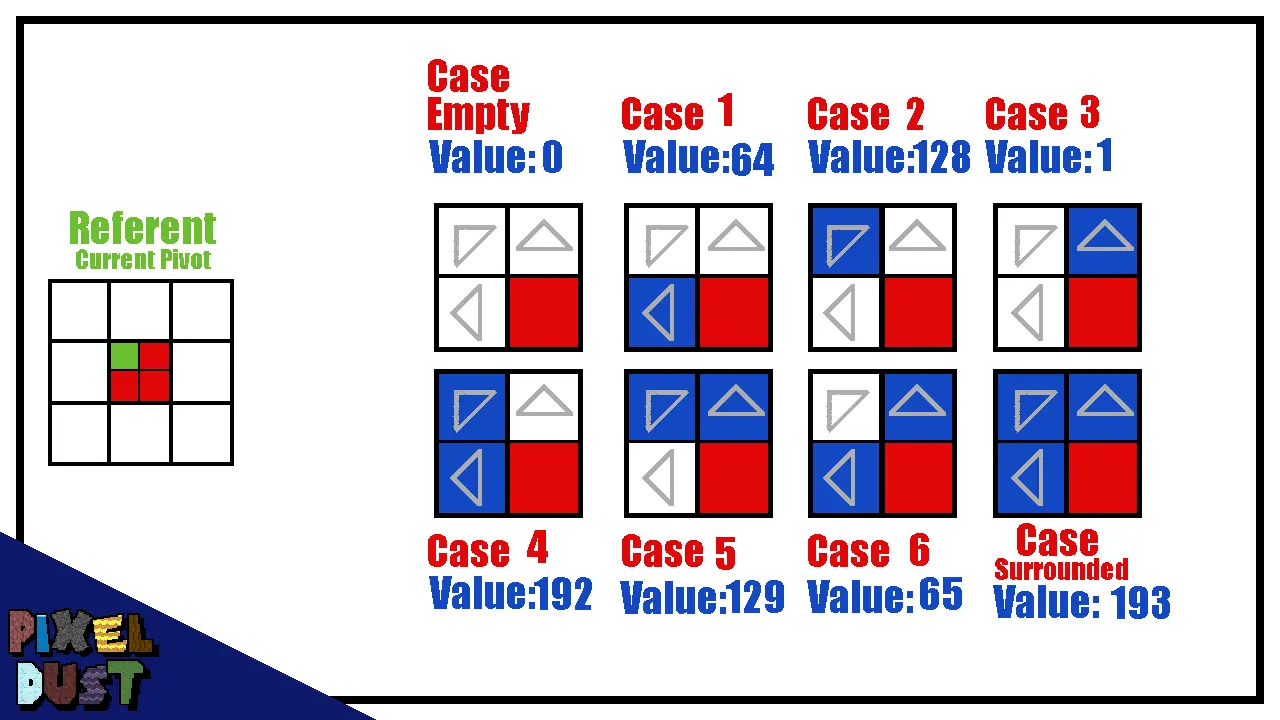

Sub-tile noroeste

O sub-tile noroeste analisa os vizinhos ao norte, oeste e noroeste.

Com base na combinação encontrada, ele seleciona a representação correspondente para o canto superior esquerdo do tile.

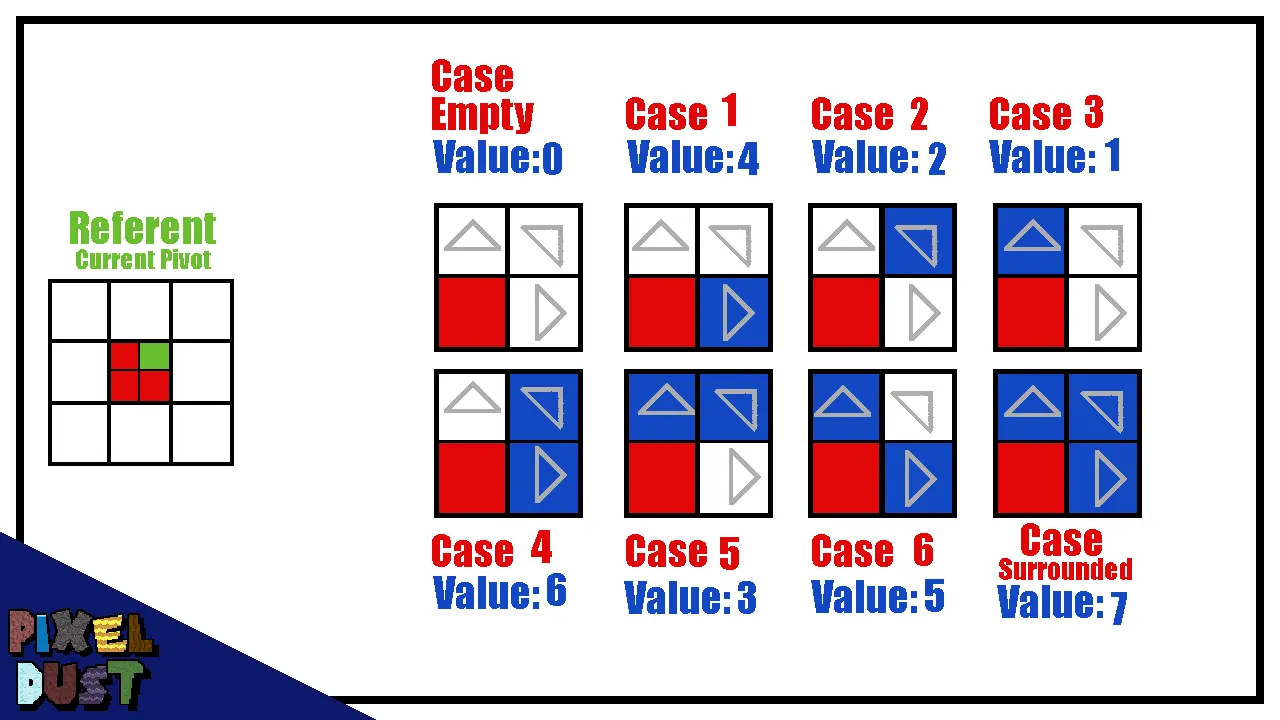

Sub-tile nordeste

O sub-tile nordeste realiza o mesmo procedimento, mas considerando a região superior direita.

Seus vizinhos relevantes são:

• Norte;
• Leste;
• Nordeste.

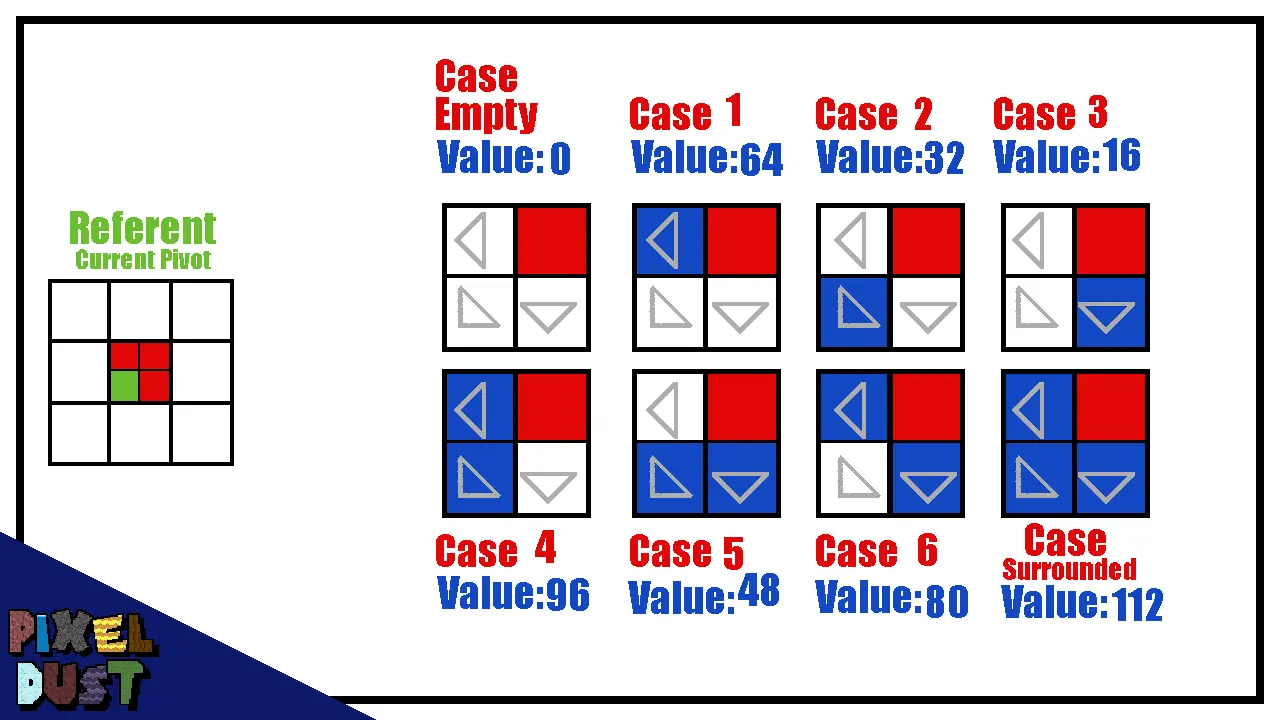

Sub-tile sudoeste

O sub-tile sudoeste é responsável pela região inferior esquerda.

Ele considera:

• Sul;
• Oeste;
• Sudoeste.

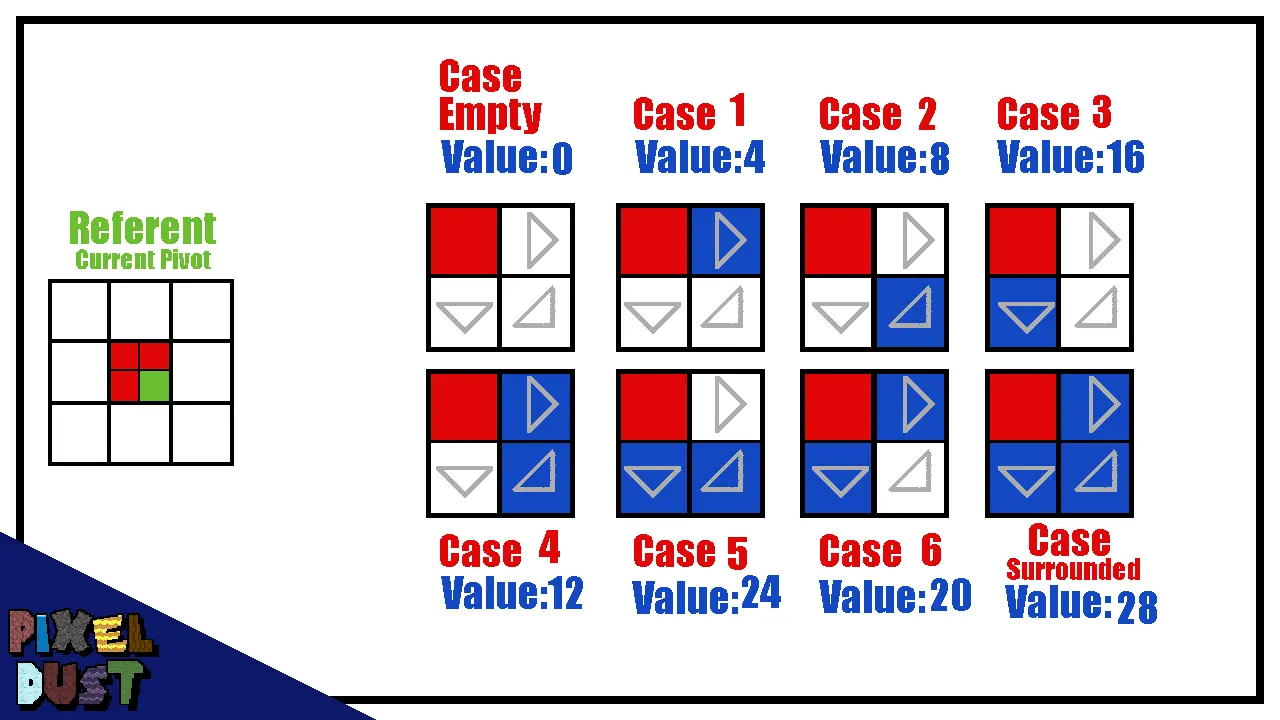

Sub-tile sudeste

Finalmente, o sub-tile sudeste trata da região inferior direita e verifica:

• Sul;
• Leste;
• Sudeste.

Da vizinhança ao sprite final

Podemos resumir todo o processo em algumas etapas:

1. Vizinhança do tile: identificar os vizinhos relevantes.
2. Calcular a máscara de bits.
3. Selecionar o sprite do sub-tile.
4. Repetir para os quatro sub-tiles.
5. Renderizar o tile completo.

O ponto importante é que o algoritmo não precisa descobrir qual é o sprite completo.

Ele precisa apenas responder a quatro perguntas menores:

Como deve ser o canto superior esquerdo?

Como deve ser o canto superior direito?

Como deve ser o canto inferior esquerdo?

Como deve ser o canto inferior direito?

A composição dessas quatro respostas produz o resultado final.

Renderização dinâmica

No Pixel Dust, esse processo é realizado durante a renderização dos elementos.

Para cada elemento que precisa ser desenhado, o sistema consulta sua vizinhança, determina a configuração de cada sub-tile e então utiliza as partes correspondentes para montar sua aparência.

Isso significa que a aparência do elemento não precisa ser armazenada permanentemente.

Ela é uma consequência do estado atual do mapa.

Essa característica é especialmente interessante para jogos em que o cenário pode ser alterado durante a execução.

Imagine, por exemplo, um elemento sendo adicionado no meio de uma área existente.

O sistema não precisa gerar um novo conjunto de sprites. Basta atualizar o estado do mapa e, na próxima renderização, a vizinhança será analisada novamente.

O mesmo vale para a remoção de elementos.

Uma propriedade importante: localidade

Uma das vantagens dessa técnica é que a decisão sobre um tile depende apenas de uma pequena região ao seu redor.

Não precisamos analisar o mapa inteiro para determinar como uma célula deve ser desenhada.

Em termos conceituais:

onde (A(x,y)) representa a aparência do tile e os demais termos representam sua vizinhança.

Na implementação baseada em sub-tiles, essa função ainda pode ser decomposta:

Cada parcela representa uma pequena decisão independente.

Essa propriedade torna o sistema relativamente barato e previsível, especialmente quando comparado a soluções que precisam analisar grandes regiões do mapa.

O papel do tile diagonal

Um detalhe particularmente importante é a consideração dos vizinhos diagonais.

É tentador verificar apenas os quatro vizinhos cardeais:

    N
    │
O ─ X ─ L
    │
    S

Porém, isso não é suficiente para construir algumas das transições presentes em um Blob Tileset.

Por exemplo, considere:

X X
X .

O canto diagonal fornece uma informação que os vizinhos cardeais isoladamente não conseguem representar.

Por isso, cada sub-tile considera também o vizinho diagonal correspondente.

Essa pequena informação adicional é o que permite distinguir situações como:

• uma conexão contínua;
• um canto externo;
• um canto interno;
• uma interrupção da superfície.

Por que 47 sprites são suficientes?

O número 47 pode parecer arbitrário à primeira vista, mas ele surge justamente da combinação das diferentes configurações necessárias para representar as bordas e os cantos de uma superfície.

A grande sacada do Blob Tileset é que não precisamos tratar cada configuração do mapa como um sprite independente.

Em vez disso, as partes são reutilizadas.

Um único sprite de canto pode aparecer em diversas configurações diferentes. O mesmo acontece com bordas e regiões preenchidas.

Portanto, os 47 sprites não representam 47 situações isoladas.

Eles representam peças reutilizáveis de uma linguagem visual.

O sistema de renderização é responsável por combiná-las de acordo com o contexto.

Essa distinção é importante porque transforma o tileset de uma simples coleção de imagens em uma espécie de sistema de composição.

Generalizando a técnica

Embora o exemplo do Pixel Dust tenha sido desenvolvido para elementos de um mapa, a mesma abordagem pode ser aplicada a praticamente qualquer situação em que uma superfície precise se adaptar às suas vizinhas.

Alguns exemplos incluem:

Terreno

Gramados, terra, areia, neve e outros terrenos podem utilizar o sistema para criar transições naturais entre diferentes materiais.

Água

A borda de rios, lagos e poças pode ser determinada automaticamente de acordo com as células adjacentes.

Paredes

Uma parede pode selecionar automaticamente seus cantos, bordas e regiões internas sem exigir que cada configuração seja desenhada manualmente.

Plataformas

Em jogos 2D, plataformas podem utilizar máscaras de vizinhança para determinar suas extremidades.

Cavernas

Mapas gerados proceduralmente podem se beneficiar bastante desse sistema, pois a geometria do cenário pode ser definida primeiro e a aparência calculada posteriormente.

Materiais diferentes

O conceito também pode ser estendido para situações em que duas superfícies diferentes precisam interagir.

Por exemplo:

Grama → Terra
Areia → Água
Neve → Rocha
Lama → Grama

Nesse caso, a máscara pode deixar de representar apenas “existe ou não existe um vizinho” e passar a representar qual material está presente naquela posição.

Blob Tileset não é apenas uma técnica de arte

Uma consequência interessante desse sistema é que ele separa parcialmente duas responsabilidades:

A lógica do mapa determina o que existe.

O sistema de renderização determina como aquilo deve parecer.

Essa separação é bastante útil.

Podemos armazenar o mapa simplesmente como:

0 0 1 1 1 0
0 1 1 1 0 0
0 1 1 0 0 0

onde 1 representa a presença de determinado elemento.

A partir dessa informação, o sistema de renderização identifica quais células possuem vizinhos e seleciona o sprite correspondente para cada posição. Assim, ele pode desenhar bordas, cantos e conexões entre as áreas ocupadas sem que a estrutura lógica do mapa precise conhecer os detalhes de cada sprite.

Essa separação também facilita a troca do estilo artístico. Podemos substituir os sprites do tileset sem necessariamente modificar o algoritmo que determina suas conexões.

Aplicação no Pixel Dust

A implementação dessa abordagem foi realizada originalmente quando o projeto ainda se chamava Pixel Dust.

O objetivo inicial era relativamente simples: fazer com que elementos colocados próximos uns dos outros deixassem de apresentar fronteiras tão rígidas.

O resultado, entretanto, foi além de uma simples melhoria estética.

O sistema passou a permitir que os elementos se adaptassem automaticamente ao ambiente ao redor, eliminando grande parte da necessidade de tratar manualmente cada configuração possível.

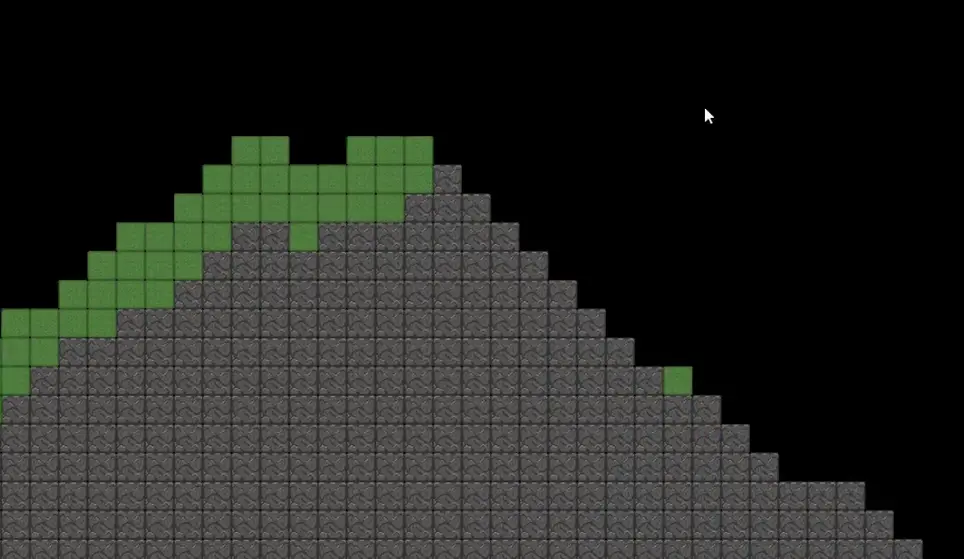

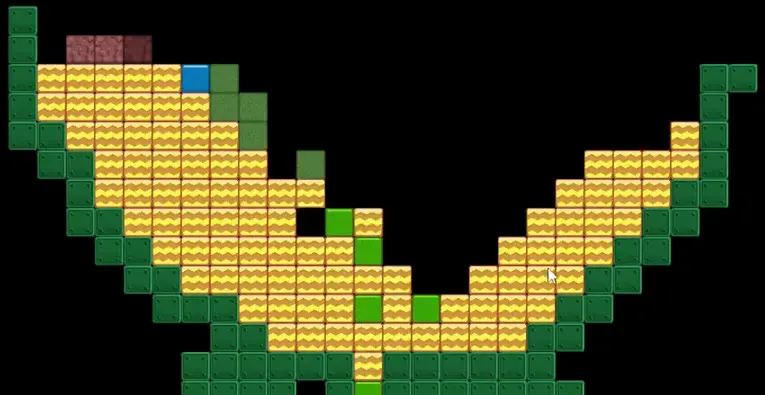

Antes da implementação do algoritmo, a representação visual apresentava transições rígidas entre os elementos:

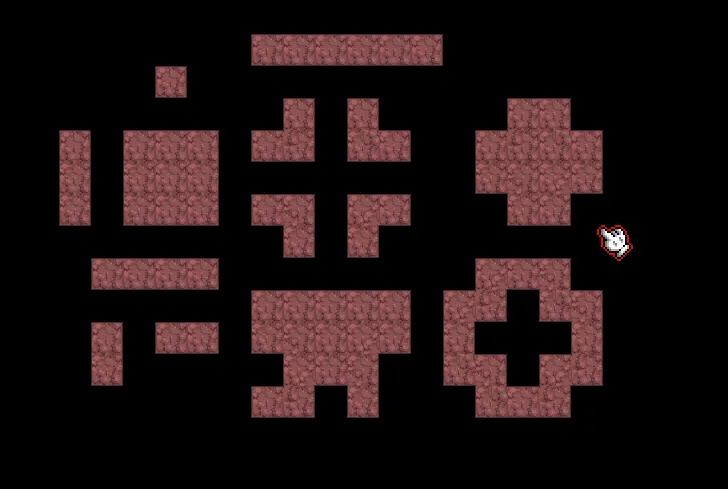

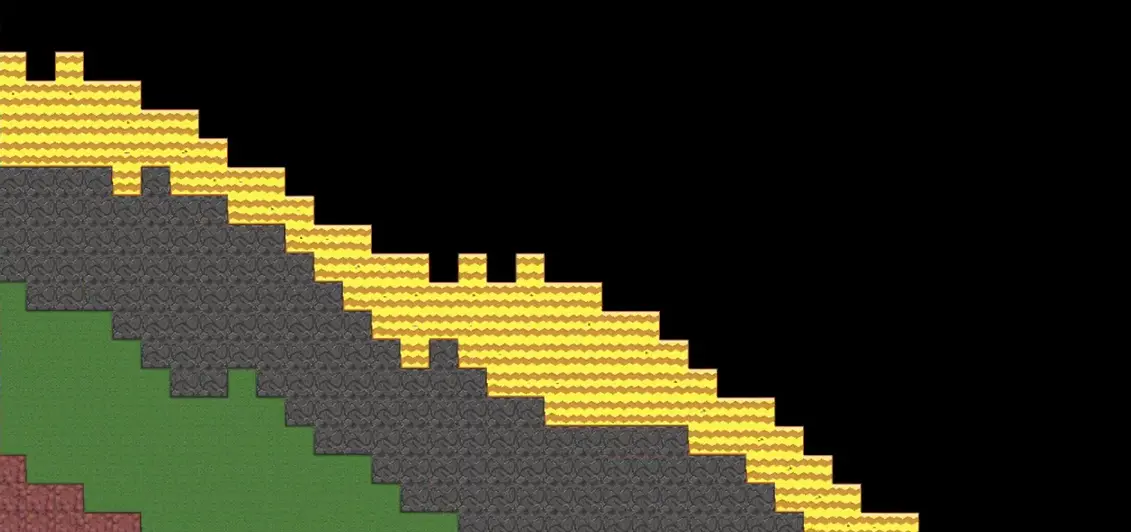

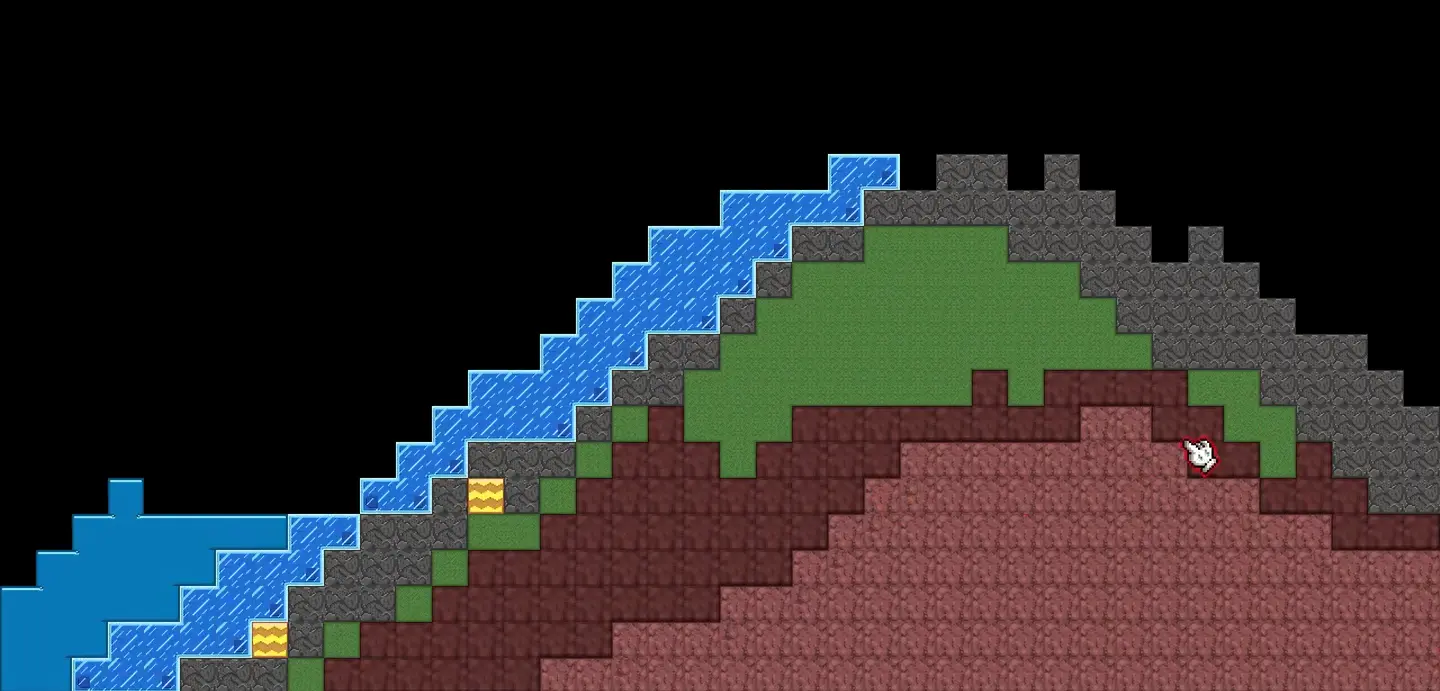

Depois da implementação, os elementos passaram a se adaptar à sua vizinhança:

A diferença visual é particularmente perceptível em áreas maiores, onde as pequenas transições entre os tiles deixam de chamar tanta atenção.

Vantagens da abordagem

A utilização de um Blob Tileset traz algumas vantagens bastante claras.

Redução da quantidade de sprites

Em vez de criar uma imagem para cada configuração possível, um conjunto relativamente pequeno de peças pode ser reutilizado.

Composição automática

O desenvolvedor não precisa definir manualmente qual sprite deve ser utilizado em cada célula do mapa.

Mapas dinâmicos

Como a aparência depende da vizinhança atual, alterações no mapa podem refletir automaticamente na renderização.

Compatibilidade com geração procedural

Um algoritmo pode gerar a estrutura do mapa sem precisar conhecer as regras visuais do tileset.

Separação entre lógica e apresentação

A estrutura lógica do mapa pode permanecer simples enquanto o sistema de renderização cuida da aparência.

Melhor integração visual

As bordas e os cantos deixam de formar linhas rígidas e passam a acompanhar a geometria formada pelos elementos.

Considerações de implementação

Apesar de relativamente simples, existem alguns detalhes que merecem atenção ao implementar esse sistema.

Atualização de vizinhos

Quando um tile é modificado, sua própria aparência pode mudar, mas seus vizinhos também podem precisar ser recalculados.

Por exemplo, se uma célula for removida:

Antes:

XXX
XXX
XXX

e a célula central desaparecer:

XXX
X.X
XXX

não é apenas a célula removida que mudou visualmente. As células ao seu redor também podem precisar trocar seus sub-tiles.

Por isso, em um sistema otimizado, alterações no mapa podem marcar uma pequena região como “suja” para que ela seja recalculada posteriormente.

Renderizar sob demanda

Nem sempre é necessário recalcular todos os tiles a cada quadro.

Se o mapa for estático durante determinado período, podemos calcular a aparência apenas quando sua estrutura for modificada.

Uma estratégia comum é:

1. alterar o mapa;
2. identificar os tiles afetados;
3. recalcular suas máscaras;
4. atualizar a informação de renderização;
5. desenhar normalmente até que outra alteração ocorra.

Isso pode reduzir significativamente o trabalho em mapas grandes.

Conclusão

O Blob Tileset é um exemplo interessante de como uma pequena quantidade de informação pode produzir uma variedade muito maior de resultados visuais.

A ideia central é simples:

Não precisamos armazenar todas as aparências possíveis de um tile; precisamos armazenar as peças necessárias para construí-las.

Ao dividir cada tile em quatro sub-regiões, consultar sua vizinhança e utilizar máscaras de bits para representar as conexões, podemos determinar automaticamente quais partes devem ser renderizadas.

No caso apresentado aqui, essa abordagem permite reproduzir as conexões necessárias com apenas 47 sprites, enquanto mantém o mapa completamente baseado em uma grade tradicional.

Mais importante do que o próprio número de sprites é o conceito por trás dele. O sistema demonstra uma estratégia bastante geral de desenvolvimento:

Quando existem muitas combinações possíveis, procure decompor o problema em pequenas decisões independentes e reutilizáveis.

Essa mesma ideia pode ser aplicada a diversos outros sistemas de jogos, especialmente quando precisamos transformar uma estrutura lógica simples em uma representação visual mais rica.

No Pixel Dust, essa técnica serviu como uma forma de tornar o mundo mais coeso visualmente. Em outros projetos, ela pode ser utilizada para terrenos, paredes, água, cavernas, plataformas ou praticamente qualquer superfície cuja aparência dependa de suas vizinhas.

Fontes e referências

• BORIS. Tileset roundup. Boris the Brave, 2013.
• GUY. Wang “blob” tileset. OpenGameArt.org.
• GUY. Wang blob tilesets. Boris the Brave.

Leitura adicional

O artigo Generating Tilesets, do Tilesetter, apresenta outras aplicações dos Blob Tilesets e destaca sua utilidade na geração de padrões variados, incluindo labirintos e outros ambientes para jogos de plataforma, side-scrolling e top-down.

A documentação também apresenta diferentes exemplos de Blob Tilesets que podem ser utilizados como referência para compreender melhor a técnica.
